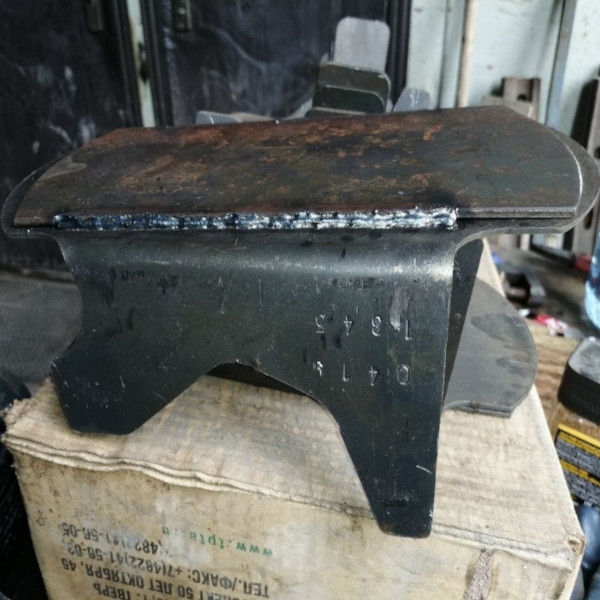

Прокладка М1698.02.100 (четырех усая) — новая

Описание

Прокладка с чертежным номером М 1698.02.100, известная как «Краб», является износостойкой деталью модернизации по проекту М 1698 ПКБ ЦВ. Она может быть использована во время деповского ремонта при условии, что поверхность прокладки имеет износ не более 2 мм. При капитальном ремонте установка бывших в употреблении износостойких деталей запрещена.

Прокладка имеет размеры 288x172x93 мм и весит 3,2 кг. Она устанавливается на боковую раму следующим образом:
1. Прокладку плотно прижимают к опорной поверхности рамы с использованием специального оборудования.
2. Длинные лепестки прокладки загибаются и вставляются в специальные технологические пазы.
3. Маленькие лепестки заминаются по корпусу боковой рамы.
4. Проверяется отсутствие чрезмерного движения прокладки относительно рамы: поперечное – до 5 мм, продольное – до 10 мм.
