Описание

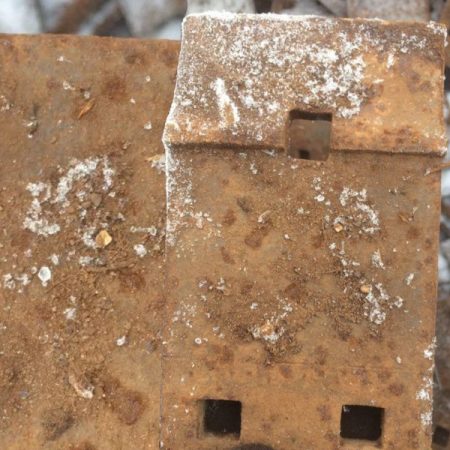

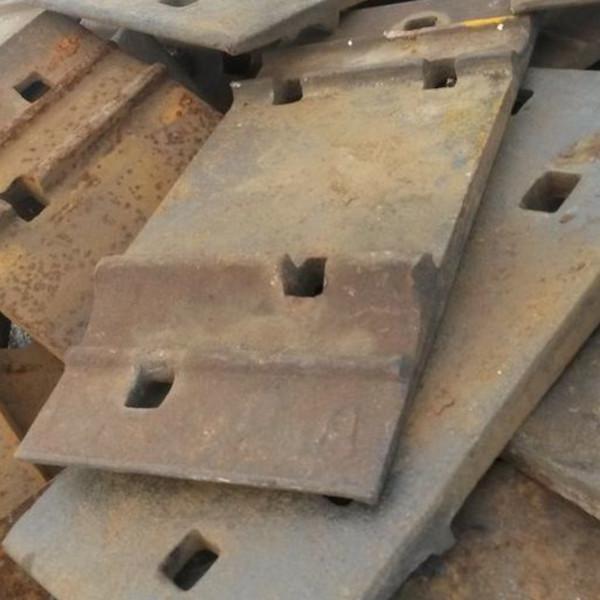

Подкладка Д-65 ГОСТ 8194-75

Эта уникальная подкладка специально разработана для использования в конструкциях железнодорожного пути с уклоном рельсовых нитей. Она идеально подходит для костыльного скрепления деревянных пропитанных шпал и железнодорожных рельсов типов Р-65 и Р-75, обеспечивая надежное соединение с помощью путевых костылей.

Для крепления к деревянным шпалам подкладка оснащена двумя отверстиями размером 18х18 мм, что позволяет использовать стандартные путевые костыли 16х16х165 мм. В то же время, для соединения с рельсами предусмотрены три отверстия размером 25х18 мм, которые также совместимы с теми же самыми костылями.

Особенностью подкладки является наличие подрельсовой площадки, выполненной под углом с тангенсом 1:20. Это конструктивное решение обеспечивает необходимый уклон рельсовых нитей внутрь колеи, что значительно повышает безопасность движения поездов и устойчивость колесных пар при прохождении поворотов.

Подкладка Д-65 соответствует всем требованиям ГОСТ 8194-75 и гарантирует высокую надежность и долговечность эксплуатации в условиях интенсивной нагрузки на железнодорожные пути.
